Trosolwg

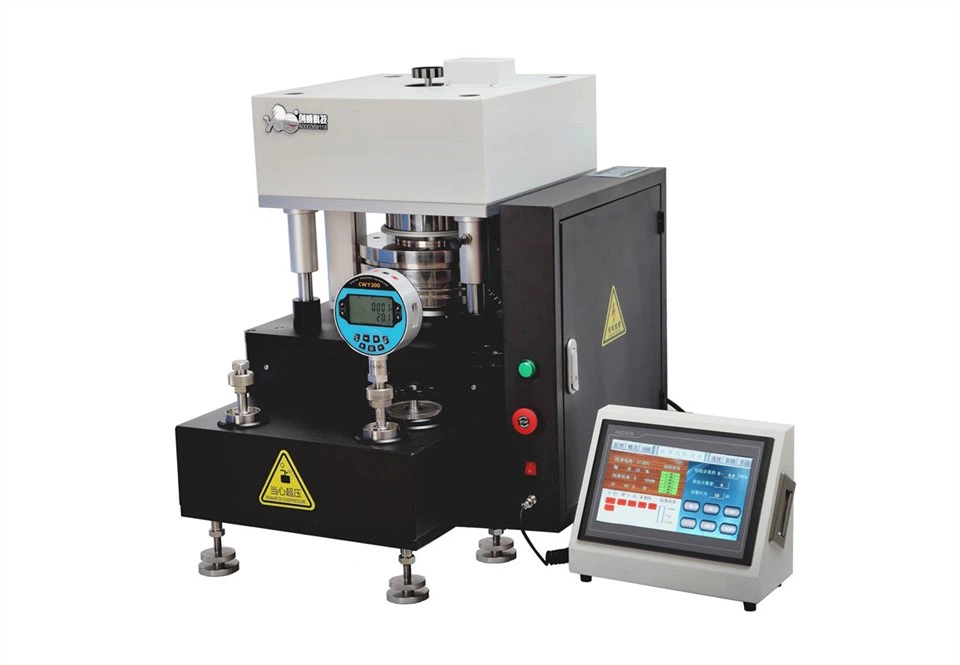

Mae'rProfwr Pwysau Marw Awtomatig Hydroligyn cynnwys system cynhyrchu pwysau a graddnodi, sy'n gallu graddnodi mesuryddion pwysau, trosglwyddyddion, synwyryddion pwysau o fewn 5000bar. Mae'n briodol ar gyfer pwysedd uchel gyda chywirdeb uchel fel 0.01%, defnydd graddnodi 0.005%.

Ceisiadau

Mae'rProfwr Pwysau Marw Awtomatig Hydroliggellir ei ddefnyddio ar gyfer

Labordai graddnodi
Gweithgynhyrchwyr offer Afioneg/Awyrofod
Gweithgynhyrchwyr synhwyrydd pwysau manwl gywir
Cwmnïau gwasanaeth graddnodi a diwydiant gwasanaeth o fewn 500MPa

Nodweddion

Piston -cywirdeb uchel

Mae cerameg tymer modwlws elastig uchel a charbid twngsten yn cael eu dewis fel deunyddiau piston i leihau anffurfiad y cynulliad piston o dan bwysau uchel iawn, gan wella cywirdeb yn effeithiol.

Llai o bwysau

Mabwysiadu cyfuniad o bwysau màs deuaidd a-pwysau màs cyfartal i gyflawni'r màs gosod gyda'r isafswm maint o gyfuniadau pwysau. Defnyddir dur gwrthstaen anfagnetig fel y deunydd pwysau, sy'n cynnwys ymwrthedd cyrydiad rhagorol a gwrthsefyll traul.

Pwysau llwytho awtomatig

Mabwysiadu manipulator niwmatig ar gyfer llwytho / dadlwytho pwysau yn awtomatig, osgoi ymyrraeth electromagnetig a galluogi llwytho / dadlwytho pwysau sefydlog a chyflym gyda'r màs gofynnol.

Amodau gwaith

Tymheredd amgylcheddol	(20)1) gradd
Lleithder cymharol	Tymheredd cyson, RH< 80%
Amlder	50.Hz
Foltedd cyflenwad pŵer	AC 220V

Strwythur a Dimensiynau

PR{0}}ZD06

Prosiect	Manylebau
Ystod mesur pwysau	(0.1-6)MPa
Ansicrwydd	Llai na neu'n hafal i 0.005%
Cyfrwng Gwaith	Cyfuniad o olew trawsnewidyddion 25# a cherosin hedfan (cymhareb 4.39:1)
Deunydd piston	Carbid twngsten
Pwysau	Deunydd	Dur gwrthstaen anfagnetig
	Pwysedd enwol (MPa)	0.1;0.2;0.4;0.8;1.6;2.8
	Màs enwol (kg)	0.1;0.2;0.4;0.8;1.6;2.8
	Swm y pwysau	6
Rhyngwyneb allbwn pwysau	3/4-16UNF (addasadwy)
Dimensiynau
Diagram sgematig	① System bwysau ② Falf diogelwch â llaw ③ Panel gweithredu symudol ④ Llwyfan cysylltu mesurydd ⑤ System pwysau ⑥ System llwytho pwyso ⑦ Blwch rheoli ⑧ Pin diogelwch ⑨ Canfod uchder piston ⑩ System gyrru cylchdro pwysau ⑪ Canfod cyflymder cylchdroi pwysau

PR{0}}ZD60

Prosiect	Manylebau
Ystod mesur pwysau	(1-60)MPa
Ansicrwydd	Llai na neu'n hafal i 0.005%
Cyfrwng Gwaith	Diisooctyl sebacate
Deunydd piston	Carbid twngsten
Pwysau	Deunydd	Dur gwrthstaen anfagnetig
	Pwysedd enwol (MPa)	1;2;4;8;16;28
	Màs enwol (kg)	1;2;4;8;16;28
	Swm y pwysau	6
Rhyngwyneb allbwn pwysau	3/4-16UNF (addasadwy)
Dimensiynau
Diagram sgematig	① System bwysau ② Falf diogelwch â llaw ③ Panel gweithredu symudol ④ Llwyfan cysylltu mesurydd ⑤ System pwysau ⑥ System llwytho pwyso ⑦ Blwch rheoli ⑧ Pin diogelwch ⑨ Canfod uchder piston ⑩ System gyrru cylchdro pwysau ⑪ Canfod cyflymder cylchdroi pwysau

PR{0}}ZD120

Model	Manylebau
Ystod mesur pwysau	(2 ~ 120) ACM
Ansicrwydd	Llai na neu'n hafal i 0.005%
Cyfrwng Gwaith	Diisooctyl sebacate
Deunydd piston	Carbid twngsten
Pwysau	Deunydd	Dur gwrthstaen anfagnetig
	Pwysedd enwol (MPa)	0.25;0.5;1;2;4;8;16
	Màs enwol (kg)	0.5;1;2;4;8;16;32
	Swm y pwysau	9
Rhyngwyneb allbwn pwysau	3/4-16UNF (addasadwy)
Dimensiynau
Diagram sgematig	① System bwysau ② Falf diogelwch â llaw ③ Panel gweithredu symudol ④ Llwyfan cysylltu mesurydd ⑤ System pwysau ⑥ System llwytho pwyso ⑦ Blwch rheoli ⑧ System gyrru cylchdro pwysau ⑨ Pin diogelwch

PR{0}}ZD250

Model	Manylebau
Ystod mesur pwysau	(5 ~ 250) ACM
Ansicrwydd	Llai na neu'n hafal i 0.005%
Cyfrwng Gwaith	Diisooctyl sebacate
Deunydd piston	Carbid twngsten
Pwysau	Deunydd	Dur gwrthstaen anfagnetig
	Pwysedd enwol (MPa)	0.25;0.5;1;2;4;8;16
	Màs enwol (kg)	1;2;4;8;16;32;64
	Swm y pwysau	9
Rhyngwyneb allbwn pwysau	3/4-16UNF (addasadwy)
Dimensiynau
Diagram sgematig	① System bwysau ② Falf diogelwch â llaw ③ Panel gweithredu symudol ④ Llwyfan cysylltu mesurydd ⑤ System pwysau ⑥ System llwytho pwyso ⑦ Blwch rheoli ⑧ System gyrru cylchdro pwysau ⑨ Pin diogelwch

PR{0}}ZD500

Model	Manylebau
Ystod mesur pwysau	(10 ~ 500) ACM
Ansicrwydd	Llai na neu'n hafal i 0.005%
Cyfrwng Gwaith	Diisooctyl sebacate
Deunydd piston	Carbid twngsten
Pwysau	Deunydd	Dur gwrthstaen anfagnetig
	Pwysedd enwol (MPa)	0.2;0.4;0.8;1.6;3.2;6.4;12.8;25.6
	Màs enwol (kg)	1;2;4;8;16;32;64;128
	Swm y pwysau	10
Edau cysylltiad	1-1/4-12UNF (addasadwy)
Dimensiynau
Diagram sgematig	① System bwysau ② Panel gweithredu symudol ③ Falf diogelwch â llaw ④ Llwyfan cysylltu mesurydd ⑤ System pwysau ⑥ System llwytho pwyso ⑦ Blwch rheoli ⑧ Pin diogelwch ⑨ System gyrru cylchdro pwysau ⑩ Canfod uchder Piston

Ategolion

Prif Affeithwyr

Enw	Nifer a model
System llwytho pwysau	1 set
System cynhyrchu pwysau	1 set
Pwysau	1 set (gweler tystysgrif graddnodi neu gofnod graddnodi ffatri am fanylion)
System piston	1 set (mewn cas aloi alwminiwm bach)
Offeryn dadosod piston	1 set (3 darn)
Dyfeisiau o dan sylfaen graddnodi prawf	1 darn
llinyn pŵer	1 darn
Cywasgydd aer (pwmp aer)	1 set
Wrench hecs	1 set

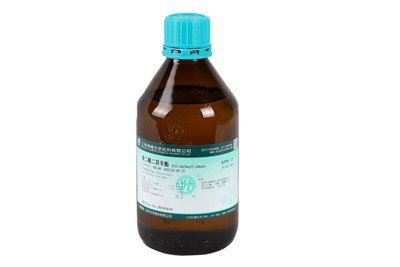

Diisooctyl sebacate	1 botel
Wrench gymwysadwy	1 darn (12 modfedd, agoriad 34mm)
Llawlyfr defnyddiwr	1 copi
Tystysgrif cymeradwyo	1 copi
Tystysgrif graddnodi	1 copi

Rhannau Agored i Niwed

Enw	Manylebau	Nifer
Pibell aer	Φ6mm	10.metr (am ddim)
Gwregys pwli	Φ5 (blwyddyn)	1 darn (am ddim)
Mesur cysylltu sedd neilltuo sêl	Φ12 (OD) × 2.5 (arbennig ar gyfer 60 a 250MPa)	20.darn (am ddim)
Modrwy sêl gwaelod piston	Φ16 (OD) × 2.5 (arbennig ar gyfer 60MPa)	20.darn (am ddim)
Modrwy sêl gwaelod piston	Φ8.6 (OD) × 1.8 (arbennig ar gyfer 250 a 500MPa)	20.darn (am ddim)

Safonol

JJG1086-2022 Profwr pwysau marw hylif

Dimensiynau trafnidiaeth ar gyfer Profwr Pwysau Marw Awtomatig Hydrolig

Model cynnyrch	Dimensiynau trafnidiaeth (hyd × lled × uchder mm)			Cyfanswm pwysau (kg)
	System cynhyrchu pwysau (panel cyfansawdd pren solet)	System ychwanegu pwysau (panel cyfansawdd pren solet)	Cas pwysau (achos hedfan)
PR{0}}ZD06	580×900×610	700×700×930	690×450×340	180
PR{0}}ZD60				220
PR{0}}ZD120	580×900×610	700×700×930	800×460×390	230
PR{0}}ZD250				230
PR{0}}ZD500	600×970×630	700×700×1060	850×540×390	290

Nodyn: Ac eithrio pwmp gwactod a chywasgydd bach.

Rydym yn ymdrechu i sicrhau cywirdeb y ddogfen hon. Fodd bynnag, oherwydd datblygiadau yn y farchnad a gwelliannau cynnyrch, gellir diweddaru cynnwys heb rybudd ymlaen llaw. Mae delweddau ar gyfer cyfeirio yn unig, gall cynhyrchion gwirioneddol amrywio.

Lawrlwythwch

Darperir disgrifiad o'r cynnyrch

Gwybodaeth dewis

Cysylltwch â ni

+8618202956927

sales@creatwit.com

Gwybodaeth archebu Profwr Pwysau Marw Awtomatig Hydrolig

Model			PR{0}}ZD06	PR{0}}ZD60	PR{0}}ZD120	PR{0}}ZD250	PR{0}}ZD500
Offer a ddefnyddir			Cyfres PR60	Cyfres PR60	Cyfres PR250	Cyfres PR250	Cyfres PR500
Ystod mesur pwysau (MPa)			0.1~6	1~60	2~120	5~250	10~500
Isafswm cyfwng pwysau (MPa)			0.1	1	1	1	1
Terfyn mesur uchaf (MPa)			6	60	120	250	500
Terfyn mesur is (MPa)			0.1	1	2	5	10
Cywirdeb uchaf			0.005%	0.005%	0.005%	0.005%	0.005%
Ardal piston enwol (cm²)			0.5	0.1	0.05	0.025	0.02
Basged grog a piston		Màs enwol (kg)	0.5	1	1	1.25	2
Basged grog a piston		Pwysedd enwol (MPa)	0.1	1	2	5	10
Cyfanswm pwysau			130kg (ac eithrio pwysau)	140kg (ac eithrio pwysau)	150kg (ac eithrio pwysau)		170kg (ac eithrio pwysau)
Cyfrwng gweithio	Ystod mesur<25MPa		Cyfuniad o olew trawsnewidyddion 25# a cherosin hedfan (cymhareb 4.39:1). Y gludedd cinematig yw 9-12 mm²/s ar 20 gradd, ac nid yw'r gwerth asid yn fwy na 0.05 mg KOH/g.
Cyfrwng gweithio	Ystod mesur Yn fwy na neu'n hafal i 25MPa		Esters sebacate (diisopentyl sebacate neu diisooctyl sebacate). Y gludedd cinematig yw 20-25 mm²/s ar 20 gradd, ac nid yw'r gwerth asid yn fwy na 0.05 mg KOH/g.
Nodyn: Mae'r offer yn cynnwys adran ychwanegu / tynnu pwysau, adran cynhyrchu pwysau, a phanel gweithredu.
